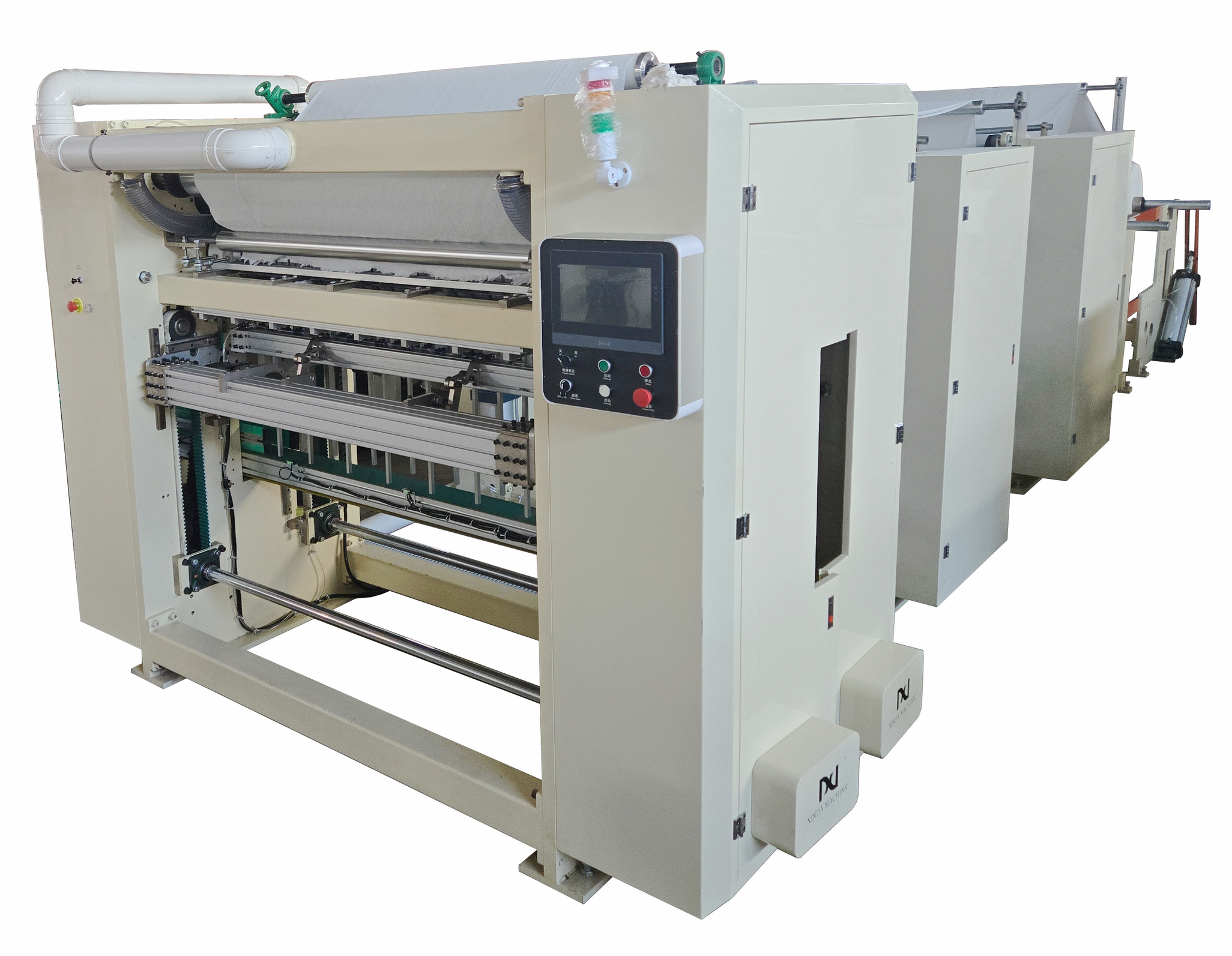

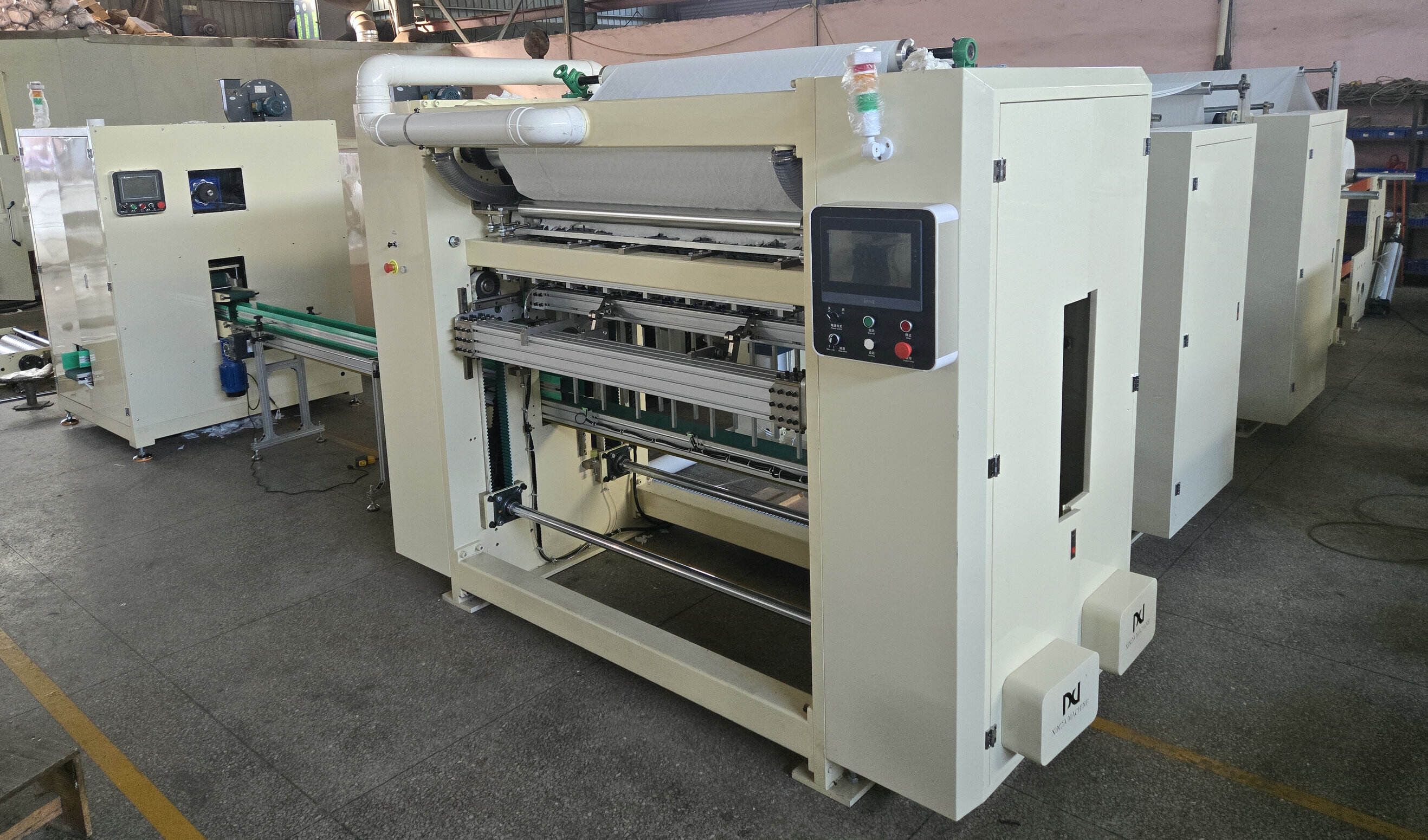

CIL-AS-288V зогсомуйн V-хэлбэрт нугалж, холбож, давхардуулж, гарааны цаас / арьсны цаас үйлдвэрлэх төхөөрөмж
Энэ гарааны цаас, арьсны цаас үйлдвэрлэх төхөөрөмж том дэлгэцтэй, үнэндүү өнгөт хүн-машина хоорондын харилцаа системийн удирдлагатай, PLC програмчлалын удирдлагатай бөөртүүн хэлний орчинд ажилладаг; автомат хурдхаг систем «INVT» бүтнэд сервоприводын удирдлагатай (гурван серво) бөөртүүн хурдхаг хийх болон тогтвортой хурдхаг хийх хурд 8–10 шугамын хооронд нарийн тохируулагдаж, тогтвортой ажилладаг; төхөөрөмжийн гол хэсэг, анхны цаасыг төвөрхүүлж, давтамж хувиргагчийн тусгаарлагдсан приводын синхрон ажиллагаа
- Хойшоо тайлбар
- Санал болгож буй бүтээлүүд
Тоног төхөөрөмжийн техникийн параметр

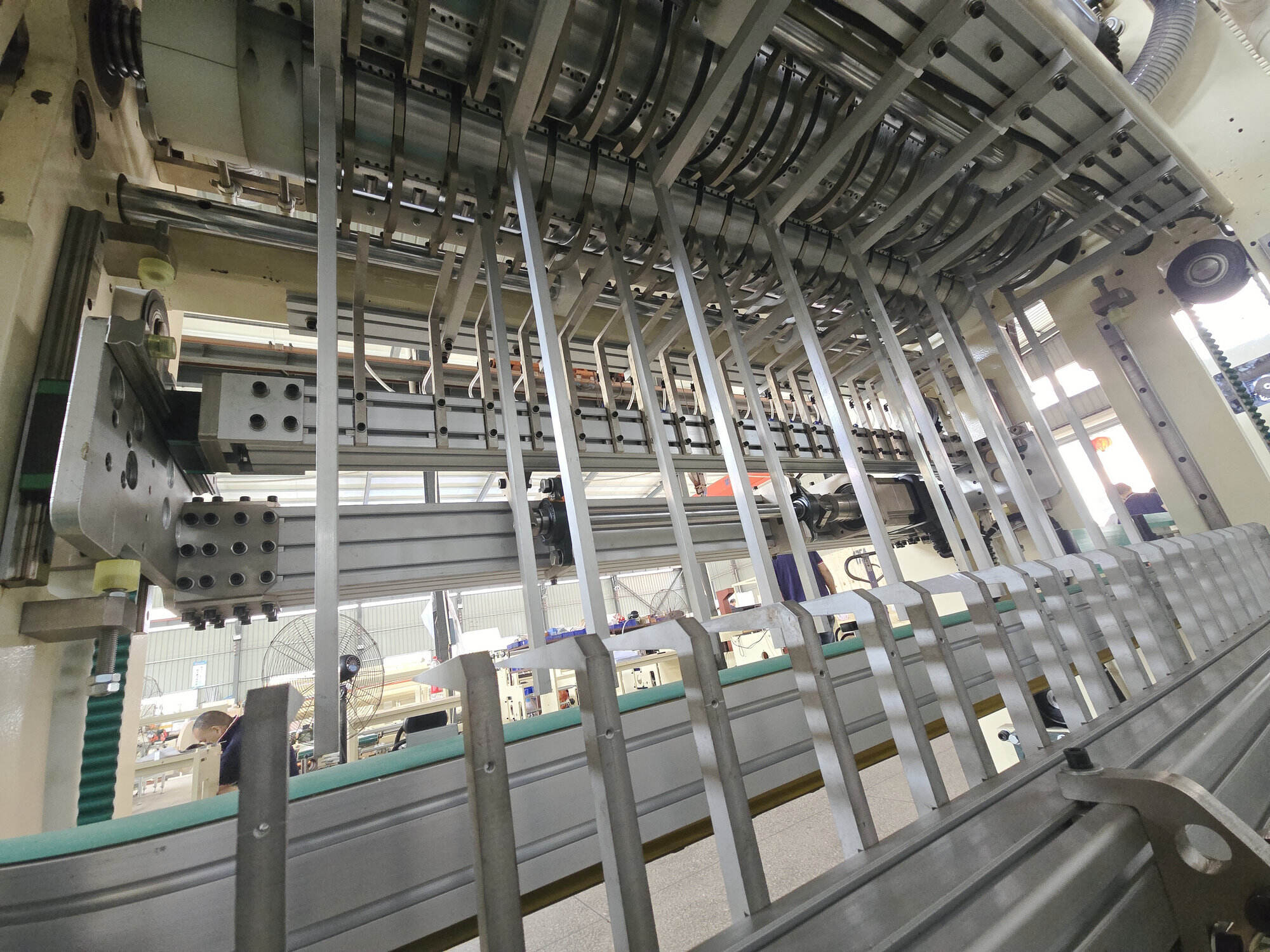

1. Нугалж бүтээдэг үндсэн хэсэг:
1.1 Нугалж бүтээдэг роллерын гадаргууны хэмжээ: 1250/1350/1450/1550 мм
1.2 Анхны цаасны жингийн хэмжээ: 33–47 г/м² гар цаас / 12–16 г/м² нүүр цаас
1.3 Бүтээдүүрийн нугалж бүтээдэг хэмжээ: 190×200±2 мм × 150–200 мм (худалдан авагч өөрсдийн шаардлагын дагуу хэмжээг тодорхойлно)
1.4 Нугалж бүтээдэг дараах хэмжээ: 95±2 мм × 150–200 мм (худалдан авагч өөрсдийн шаардлагын дагуу хэмжээг тодорхойлно)

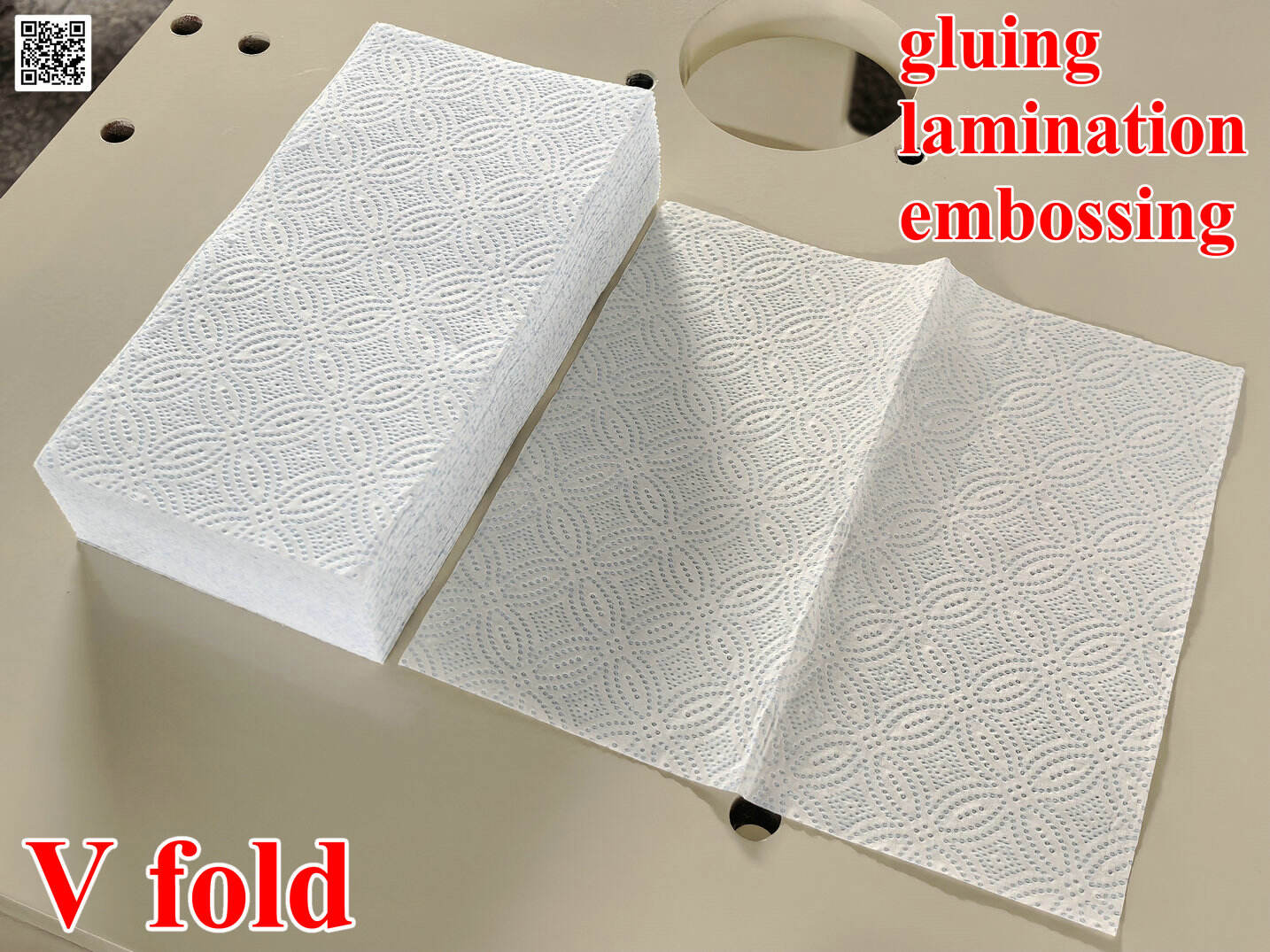

1.5 Нугалж бүтээдэг хэлбэр: V-нугалж бүтээдэг
1.6 Цуврал хурд: 8–10 бар (800–1000 ш/мин/шугам)

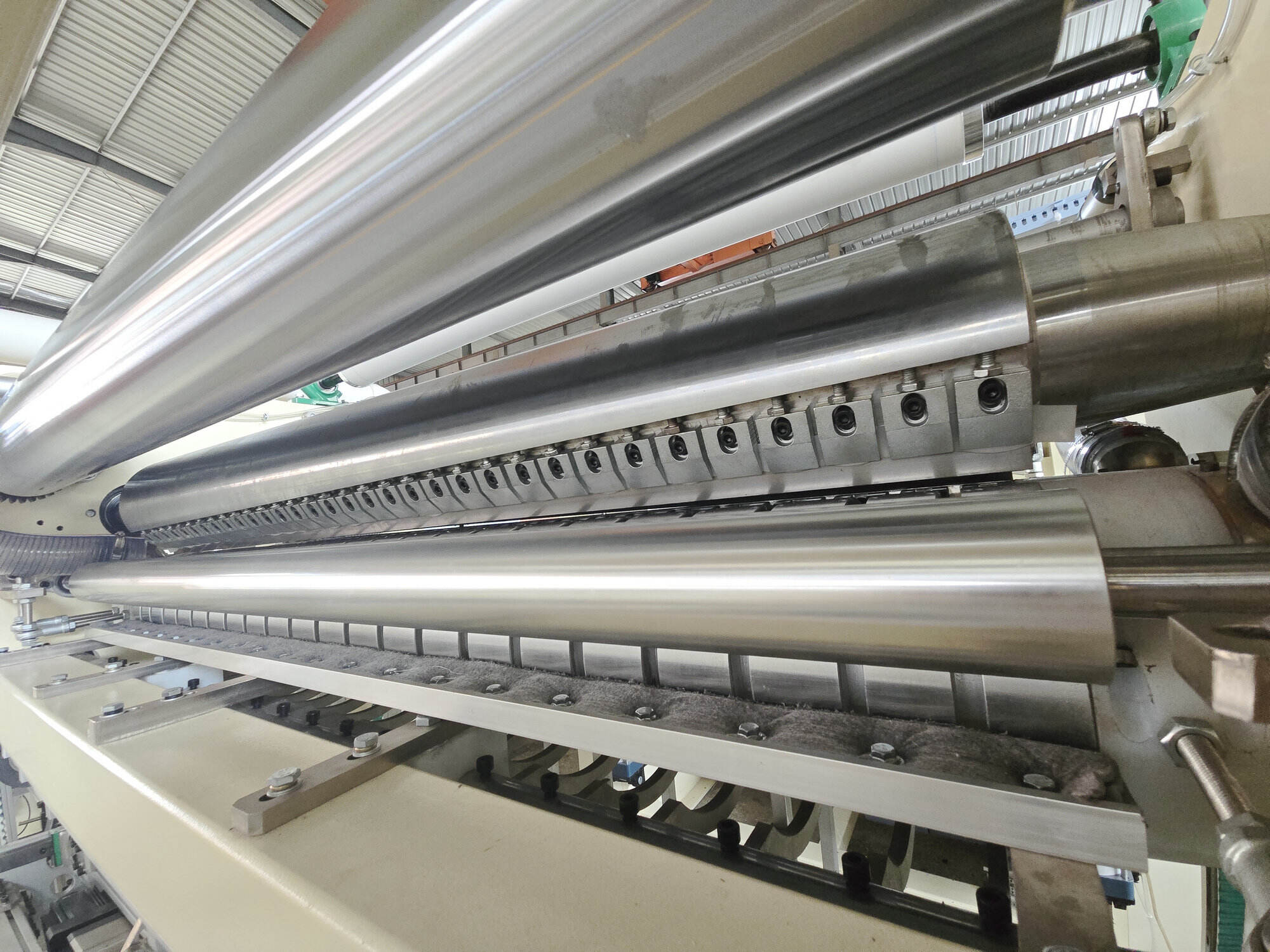

1.7 Нугалж бүтээдэг роллерын бүтэц нь хоёр урсгалын клапаны бүтэцтэй бөөрөнхий, MC өөрсдийн тослогч нейлон материалаас хийгдсэн
1.8 Хоёрхүрдүүрт тогтмол хөвчтэй хэвтээ бүтээлд харуулж буй цаасыг хайчилж буй төхөөрөмж
1.9 Бүтэн хананы хавтан бүтэц

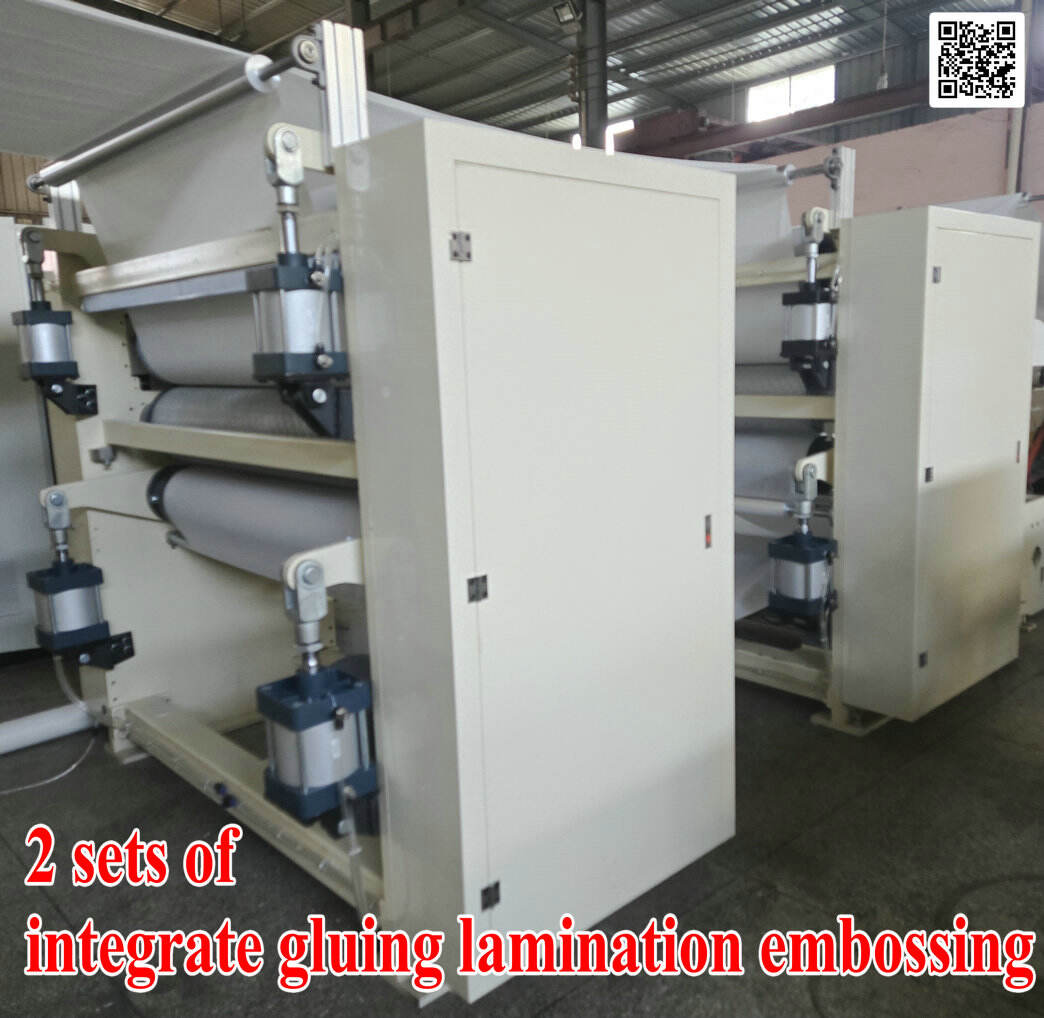

2. Товчлогдсон хэсэг: (сонголт)
2.1 Нэгдмүүрт хананы хавтан бүтэц
2.2 Бүтнэд болон ирмүүрд товчлогдосон гурил хөвчтүүрт гурил хөвчтүүрүүд
2.3 Холбогдмүүрт хаяглалт, даралт үүрдүүрт товчлогдосон (гурил хөвчтүүрт резин хөвчтүүрүүд)
3. Цаасыг тайлж буй суурийн хэсэг:
3.1 Анхны цаасын хамгийн их өргөн: 1300/1400/1500 мм
3.2 Анхны цаасын хамгийн их диаметр: 1200 мм
3.3 Цаасын дотоод диаметр: 76 мм
3.4 Пневматик цаасны төмөр хүрд
3.5 Цаасны хатангийн зохицуулагч төхөөрөмж: тусдаа электрон зохицуулалт
4. Удирдлагын хэсэг:
4.1 Удирдлагын арга: "INVT" серво систем (гурван ширхэг) ашиглан автоматаар хурдасгаж бүрдүүлнэ; Төв машин хувиргагч дамжуулан хурд зохицуулна. Бүх машины удирдлагыг "INVT" PLC-ийн тусламжтайгаар хийн, "INVT" дотогш нажимын дэлгэцтэй хангисан.
4.2 Тооллын удирдлагын арга: дотогш нажимын дэлгэц дээр тохируулж, автоматаар бүрдүүлнэ
4.3 Машинаа хөдөлгөөний болон аварга бүүрхүүр товчнуудаар хангисан
